    なぜなぜ分析ツールの技術スタック

    ReactTypeScriptReact FlowViteTailwind CSS

    なぜなぜ分析ツールの技術スタック

    なぜなぜ分析ツール を公開した。従来のなぜなぜ分析は一本道になりがちで、複数の原因の並列管理や優先順位づけが難しい。このツールでは「原因をツリーで記録する」「因果チェーンを逆順にたどって検証する」の2点を軸に設計した。

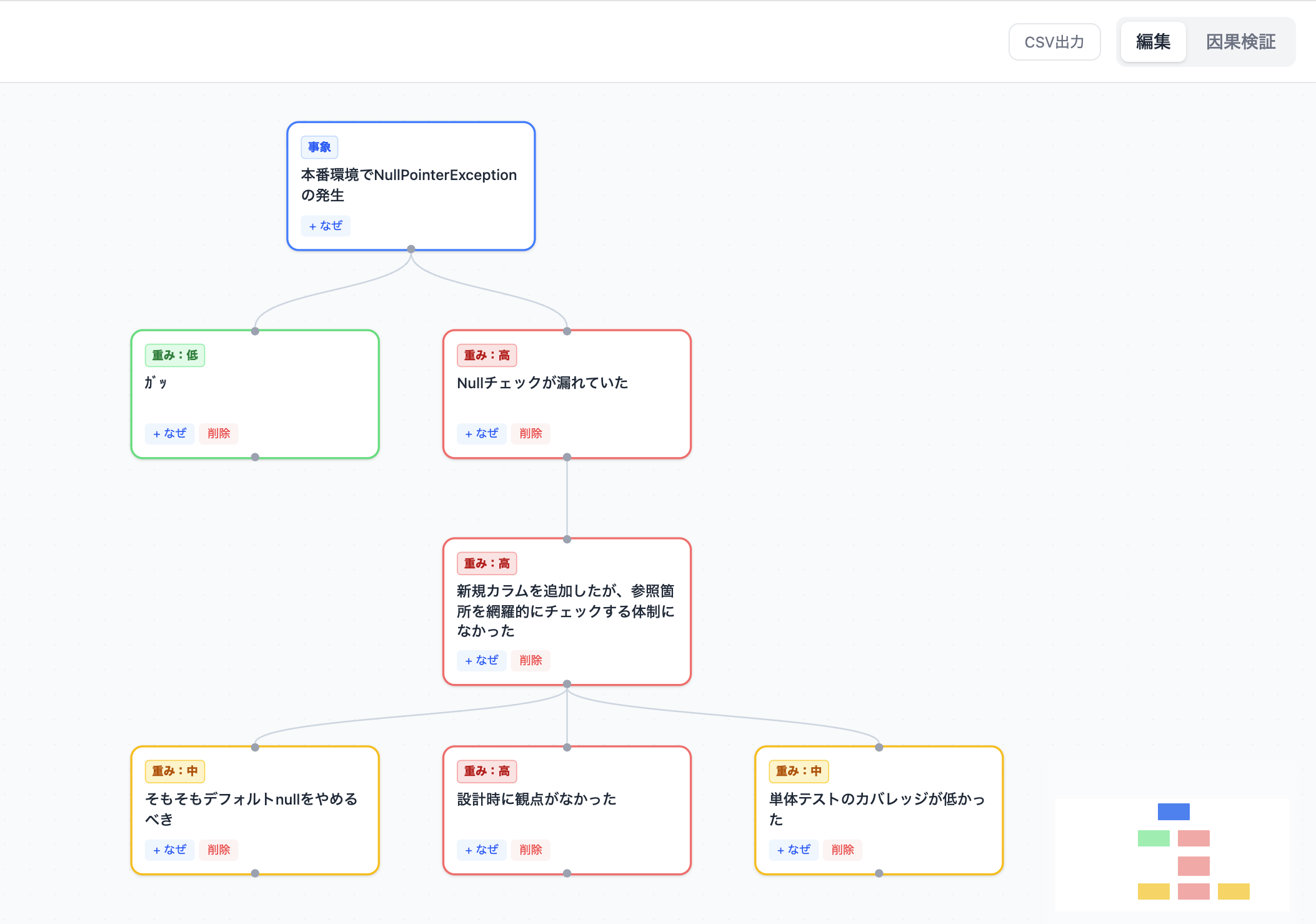

    なぜなぜ分析ツールのサンプル画像 NullPointerException発生の分析をしている

    ##機能概要

    ###編集モード

    • ツリー構造で原因を管理 — 1つの事象・原因に対して複数の「なぜ」を追加できる
    • 重みづけ（高/中/低） — 原因の主因度を色で可視化（赤/黄/緑）し、どこを深掘りするか判断しやすくする
    • 深掘りスキップ — 「これ以上掘らない」と判断した原因をマーク（根本原因として扱う）
    • メモ欄 — 根拠データや補足情報を添付

    ###因果検証モード

    一本道に見えるなぜなぜ分析の論理的飛躍を検出するための機能。根本原因（葉ノード）から事象に向かって逆順にたどり、「〇〇だったから、△△となった。」という因果文を1ステップずつ確認する。各ステップで「成立する」「飛躍あり」をマークし、論理の穴を可視化する。

    ###データ管理

    データはブラウザの localStorage に保存。サーバー送信なしなので、障害情報など機微なデータを安全に扱える。

    ##技術スタック

    用途 ライブラリ
    UI フレームワーク React 19 + TypeScript
    ツリー描画 @xyflow/react (React Flow v12)
    自動レイアウト @dagrejs/dagre
    スタイリング Tailwind CSS v4
    ビルドツール Vite
    永続化 localStorage

    ##設計の要点

    ###React Flow でインタラクティブなツリーを実現

    ツリー描画には @xyflow/react を採用した。ノードとエッジをデータとして管理し、カスタムノードコンポーネント（WhyNode.tsx）で重みの色や操作ボタンを自由にレンダリングできる。

    ただし React Flow はデフォルトで自動レイアウト機能を持たないため、ノードを追加するたびに座標を自分で計算して渡す必要がある。

    ###dagre で自動レイアウト

    @dagrejs/dagre で有向グラフの自動レイアウトを実装している（src/lib/layout.ts）。dagre はノードサイズとエッジ情報を受け取り、トップダウンの階層レイアウト座標を返す。ノードを追加するたびにこのレイアウト計算を走らせ、React Flow に座標を注入している。

    事象
 │
 ├── なぜ1（高）
 │    └── なぜ1-1（中）
 └── なぜ2（低）
      └── なぜ2-1（スキップ）

    手動配置なしでツリーが綺麗に整列するのはこの仕組みによる。

    ###ルーティングは App.tsx で完結

    外部ルーターを使わず App.tsx で「ホーム画面 ↔ エディタ画面」を単純な state で切り替えている。分析数が増えても SPA として動くことが前提で、URL をブックマークする用途を想定していないためこれで十分と判断した。

    ###localStorage による永続化

    src/lib/storage.ts が localStorage の CRUD を担当する。サーバーなしで完結する設計にした理由は「障害情報を外部送信したくない」という要件から。GitHub Pages への静的デプロイとも相性がよく、インフラコストゼロで運用できる。

    ##ディレクトリ構成

    src/
├── types.ts                    # 型定義
├── App.tsx                     # ルーティング（ホーム ↔ エディタ）
├── lib/
│   ├── storage.ts              # localStorage CRUD
│   ├── layout.ts               # dagre 自動レイアウト
│   └── treeUtils.ts            # ツリー操作ユーティリティ
└── components/
    ├── HomeScreen.tsx          # 分析一覧・新規作成
    ├── AnalysisEditor.tsx      # メインエディタ（編集/検証モード）
    ├── WhyNode.tsx             # React Flow カスタムノード
    ├── NodeModal.tsx           # ノード追加・編集モーダル
    └── VerificationPanel.tsx   # 因果検証パネル
